一、ISW型卧式管道离心泵--产品概述：

ISW 卧式管道离心泵是太阳成集团tyc9728泵业制造有限公司的主导产品，系列型号有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，卧式管道离心泵系根据IS型、IR型离心泵之性能参数，参照国际标准ISO2858和国家管道离心泵标准JB/T53058-93进行设计制造，采用国内优秀水力模型优化设计而成，是理想的新一代高效节能卧式管道离心泵产品。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。适用于管道的增压、循环、冷却的作用，太阳成集团tyc9728泵业该系列产品具有运行平稳无振动；不同材质的硬质合金密封，保证了不同介质输送均无泄漏；噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声；故障率低：结构简单合理，整机无故障工作时间大大提高。

二、ISW型卧式管道离心泵--用   途：


1、ISW型卧式管道离心泵，供输送清水及物理化学性质类拟清水的其它液体之用。适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环及设备配套。使用介质温度不超过85℃。
2、ISWR型卧式热水循环泵适用于能源、冶金、木材加工、化工、纺织、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合。使用温度不超过120℃。
3、ISWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等行业输送有腐蚀性的液体。使用温度－20℃~+105℃。
4、ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业输送易燃、易爆液体，被输送介质温度不超过120℃。
5、ISWHY型卧式不锈钢防爆型化工离心泵，适用于输送易燃、易爆性化工液体。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适应环境噪声要求较高的场合，尤其适用空调系统冷冻水、冷却水循环及末端增压。

三、ISW型卧式管道离心泵--工作条件:

1、卧式管道离心泵系统最高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa（泵系统工作压力高于1.6Mpa时，应在订货时另行提出，以便在制造时泵的过流部件和联接部采用铸钢。
2、辅送介质为清水或物理化学性质类似清水的其它液体（输送介质带有细小颗粒时，应在订货时另行提出，以便装配耐磨式机械密封）所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
3、周围环境温度不超过40℃,海拔高度不超过1000m，相对湿度不超过95%。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、ISW型卧式管道离心泵--产品特点:

1、结构紧凑。该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的运静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无汇漏、使用寿命长。
4、采用先进水力模型，具有效率高，性能好等特点。
5、结构独特。泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。
6、该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

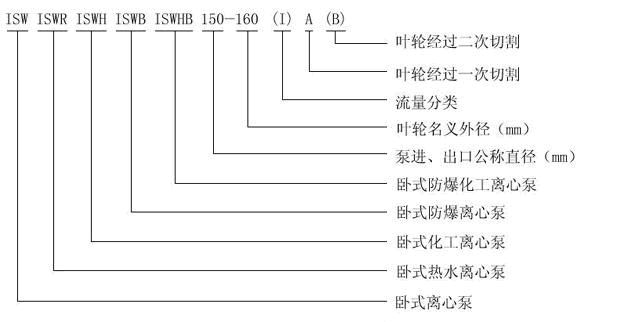

五、型号意义：

六、结构说明图：

 卧式管道离心泵结构见图。该电组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵，泵体和泵盖两部份是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有封密环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机越联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。

技术参数：

起动前准备：

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打幵排气^使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液逬入机械密封端面。
5、高溫型应先逬行预热，升溫速度50℃/小时，以保证各部受热均匀。

起动：

1、全开进口阀门。2、关闭吐出管路阀门。3、起动电机，观察泵运行是否正桷。4、调节出口阀幵度以所需工况，如用戶在泵出口处裝有流靈表或压力表，应通过调节出口阀门幵度使泵在性能参数表所列的颔定点上运转，如用戶在泵出口处装有流量表或压力表，应通过调节出口阖门幵度，测璗泵的电机电流，使电机在额定电流內运行，否则将造成泵超员荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门幵启大与小和管道工况有关。5、检査轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。6、检查电机、轴承处溫升≦70℃。
停车：
1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停车。2、关闭吐出管路阀门。3、停止电机。4、关闭进口阀门。5、如长期停车，应将泵內液体放尽。

泵的维护:

1、运行中的维护：

1）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。（2）定时检查电机电流値，不得超过电机颔定电流。（3）泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更換易损零件及轴承，机组大修期一般为一年。
2、机械密封维护：
1）机械密封润滑应清洁无固体颗粒。（2）严禁机械密封在干磨情况下工作。（3）起动前应先盘动泵（电机）几圈，以免突然起动造成石墨环断裂损坏。（4）密封泄漏量允差3滴/分。否则应检查。
